Chapter 7 Replacing the Consumables
Appendix
Glossary
Introduction
Index
Contents
TOP
121
How to Load
Documents
Configuring the
Scan Settings
How to Use the
Operator Panel
Various Ways to
Scan
Daily Care
Troubleshooting
Operational
Settings
Scanner
Overview
Replacing the
Consumables

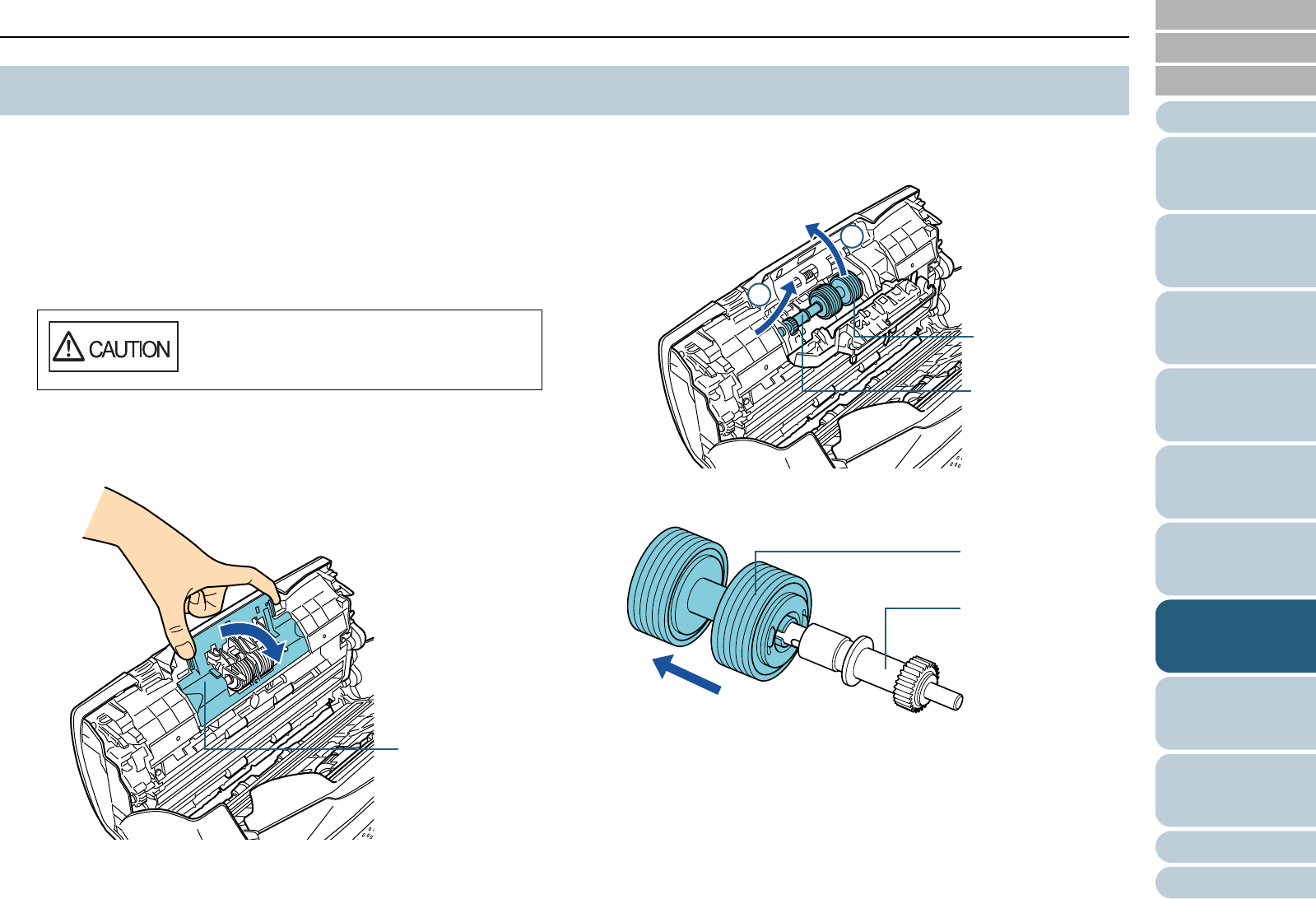

Replace the brake roller in following procedure.
1 Remove all documents from the ADF paper chute
(feeder).
2 Open the ADF.
For details, refer to "1.4 Opening/Closing the ADF" (page 27).
3 Remove the brake roller.
1 Hold both ends of the cover, and open it in the direction of the
arrow.
2 Lift the right side of the roller first, then pull out the shaft from the
slot on the left.
4 Remove the brake roller from its shaft.
7.2 Replacing the Brake Roller
When opening, the ADF might close
accidentally. Be careful not to have your
fingers caught when the ADF closes.
Cover
2
1
Shaft
Brake roller
Shaft
Brake roller
