28 /
1
3
4
3
4
2

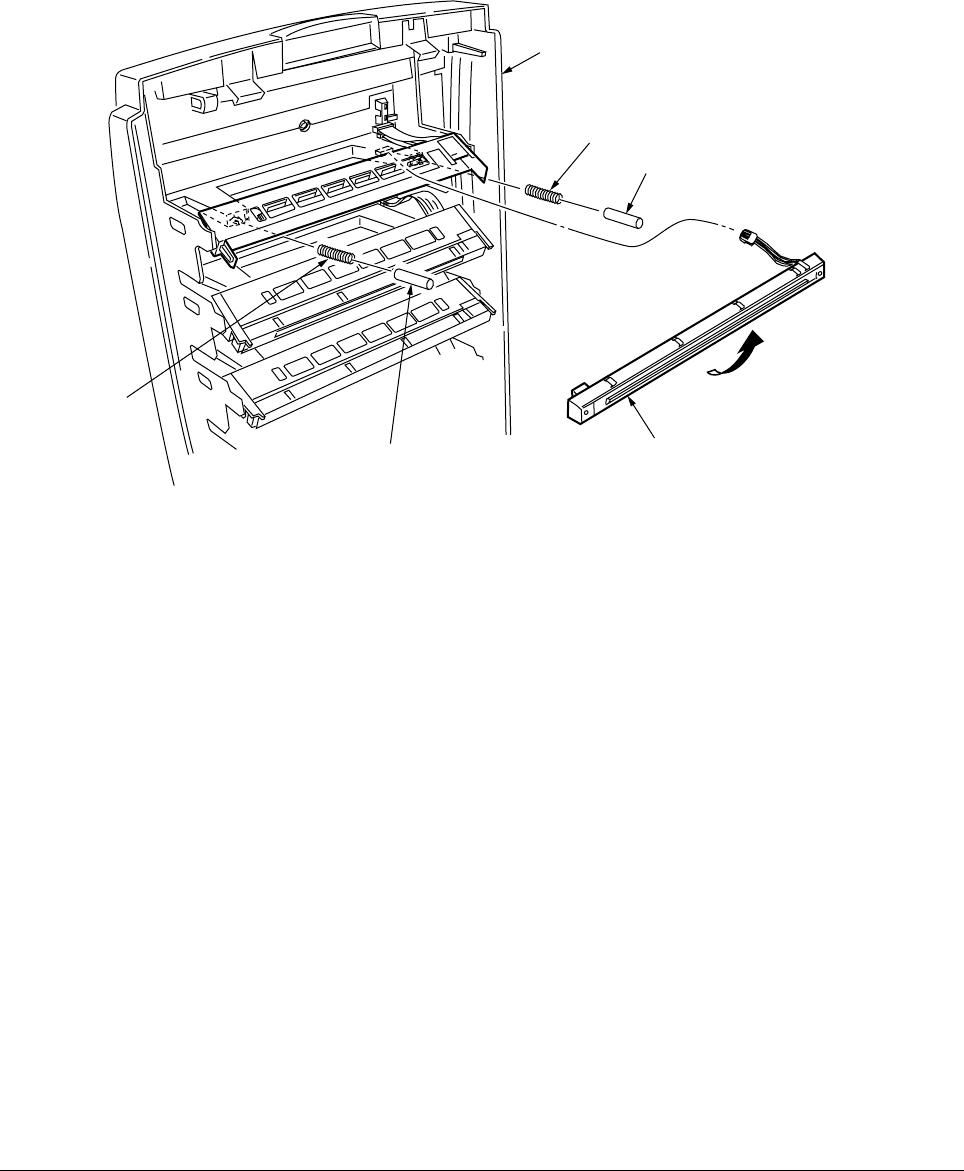

2.3.2 LED Head / LED Spring / Post-Guide
(1) Open the top cover 1.
(2) Remove the three cables, and unhook the LED Head 2 at two places to demount it (the two
springs 3, Post-Guide 4 become detached together with the LED Head 2).
Figure 2-3-2 LED Head / LED Spring / Post-Guide
