(3) Demounting TIG Board
1. Remove the three screws 6 and screw 7 to detach the fan bracket 8.
2. Remove the screw 9 and four screws 0 to detach the plate support A and the guide rail AB.
3. Remove the two screws C to detach the guide rail BD.
4. Remove the two screws E and two screws F and the plate-FG(Centro)G, then demount
the SWA board H.

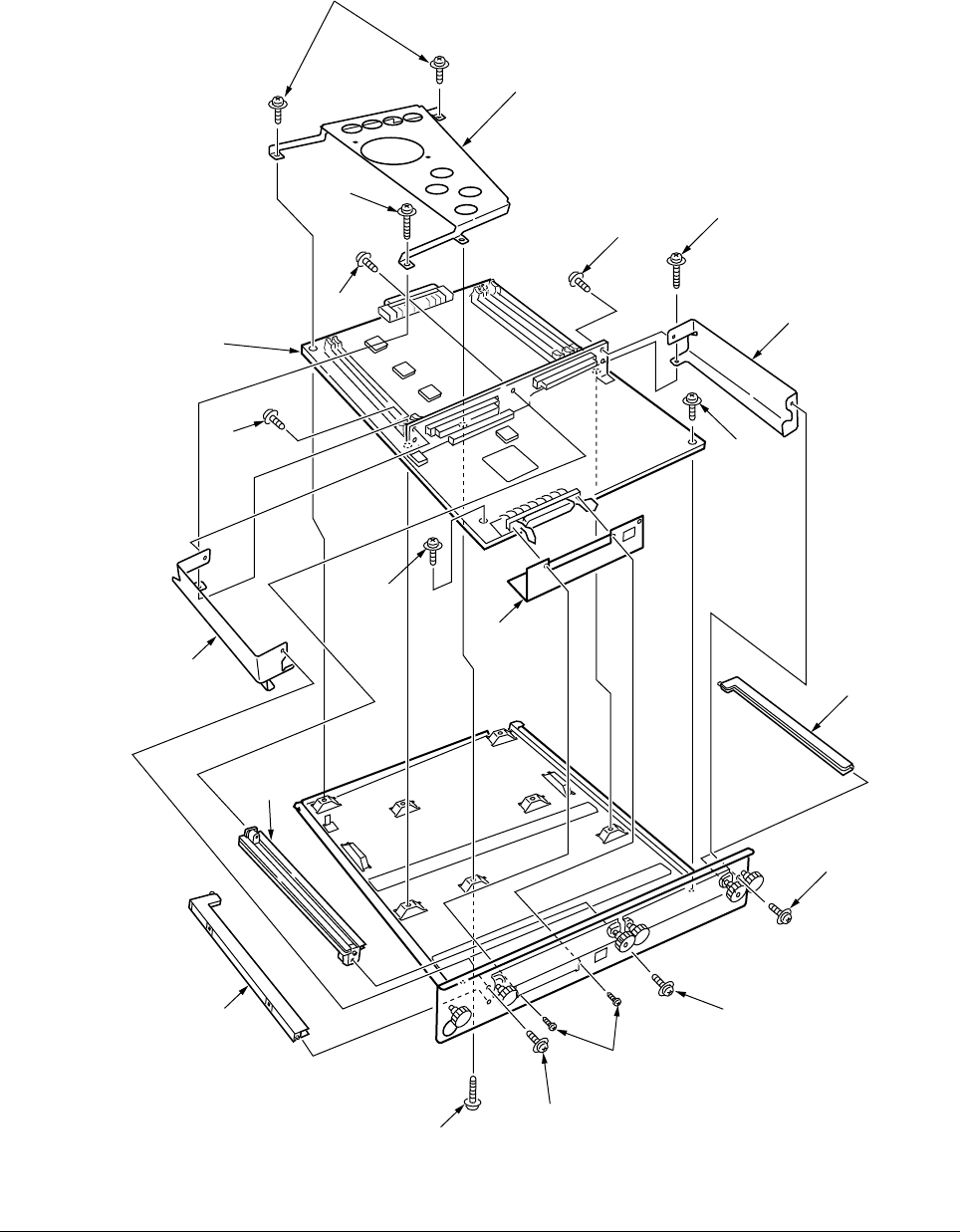

Figure 2-3-47 CU Assy (2/2)
8
C
0
D
9
B
0
H
B
C
E
0
A
0
F
A
6
G
F
6
7
