15-51
Chapter 15: Appendix
15
(6) Installation of terminators (terminating resistors)
Insulation on connectors and terminators

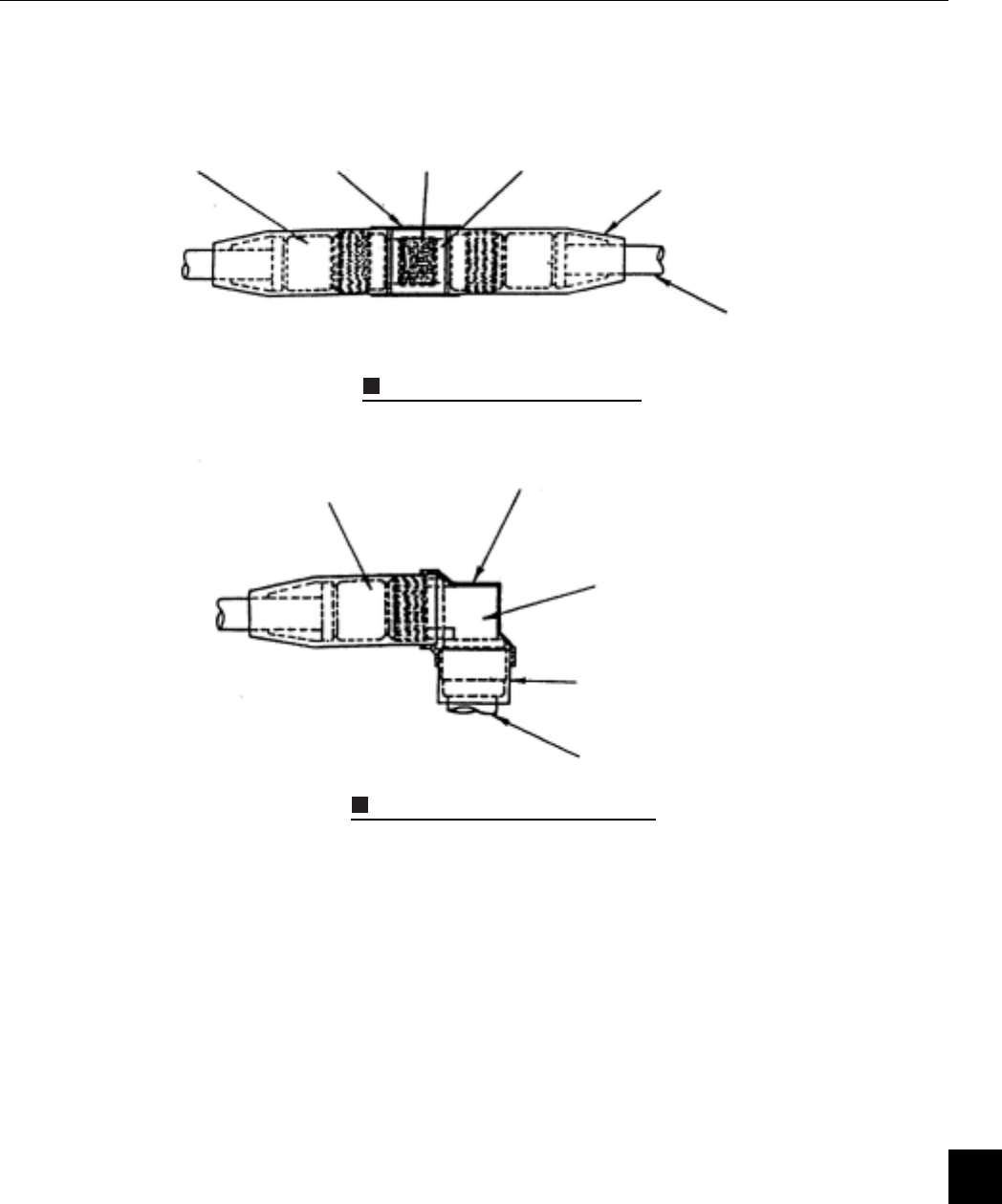

Shown below is a method for insulating a relay connector and an "L" type connector.
Insulating a relay connector
Insulating an L type connector
The method for insulating a terminator (T-NP male and T-NJ female) is as follows.
- Cover the insulation sleeve (black) (I-NPC) to the male T-NP.
- Cover an insulation sleeve (black) (I-NJP) to the female T-NJ.
Coaxial connector
(type N)
Insulation tape
Straight sleeve
Insulation sleeve cut away
Insulation sleeve
Coaxial cable
Coaxial connector (type N)
Insulation tape
L type connector
Insulation sleeve cut away
Transceiver NJ connector
