Chapter 7: Computer Link Function
7
22
22
2 Write byte-block data

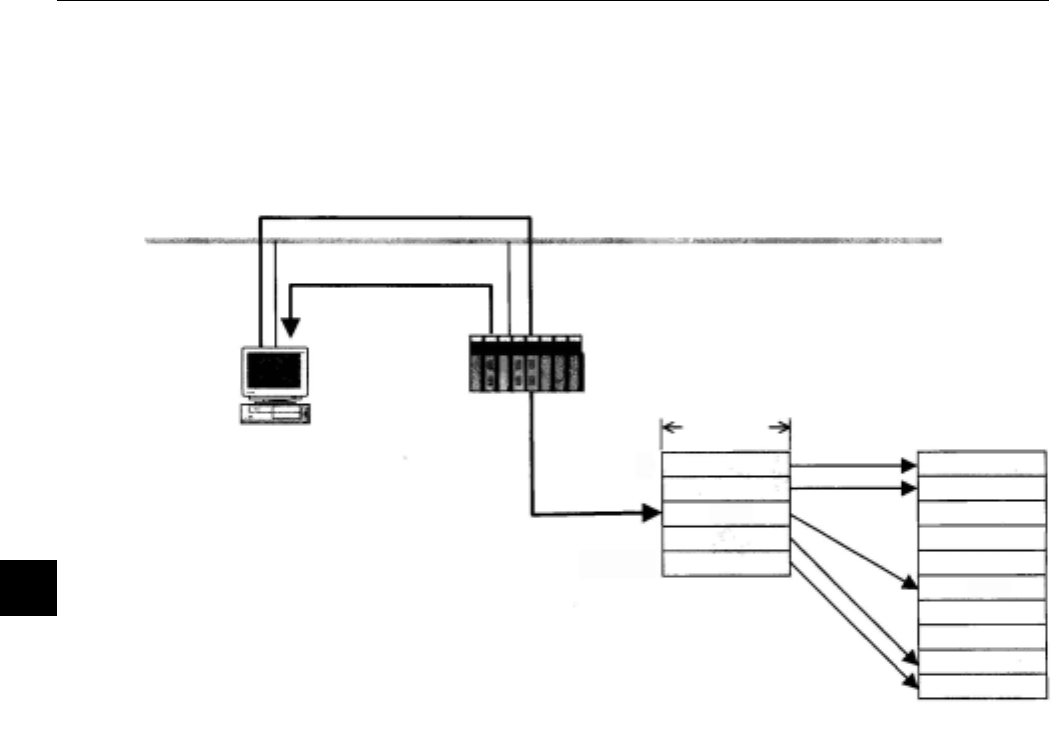

This is a message function used to write to a virtual address space (32-bit address space) in a target
node on the network, in units of one byte at a time (each address = 8-bits). Be careful because the
internal address map varies with the FL-net module you are using.
Request message
Response message
8 bits
Physical memory
Virtual address space
0
AA
AA
0xffffffff
