[4] EXTERNAL VIEWS AND INTERNAL STRUCTURES

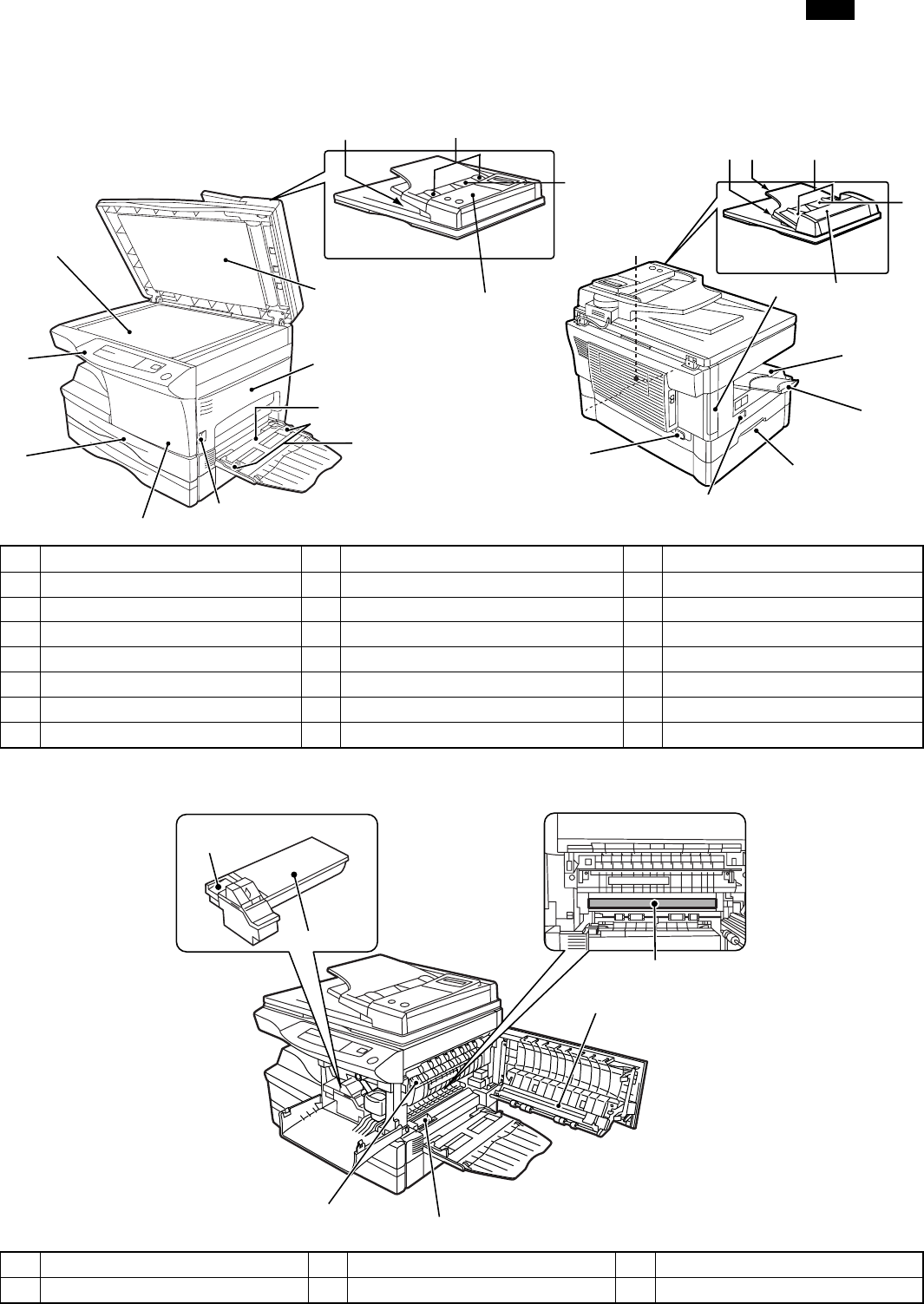

1. Appearance
1 Operation panel 2 Original table 3 SPF exit area ∗1
4 Original guides ∗1 5 Document feeder tray ∗1 6 FAX operation panel ∗1
7 Original cover 8 Side cover 9 Bypass tray
10 Bypass tray guides 11 Side cover open button 12 Front cover
13 Paper tray 14 R-SPF exit area ∗2 15 Middle tray ∗2
16 Original guides ∗2 17 Document feeder tray ∗2 18 Feeding roller cover ∗2
19 Handle 20 Cover for optional printer interface ∗ 21 Paper output tray
22 Paper output tray extension 23 Power switch 24 Power cord socket
∗ A GDI expansion kit is optional. ∗1 AR-F152 only ∗2 AR-156 only
2. Internal
1 Toner cartridge lock release lever 2 Toner cartridge 3 Photoconductive drum
4 Transfer charger 5 Charger cleaner 6 Fusing unit release lever
3
4
6
5
2
1
13
12
7
8
10
9
11
AR-F152 only
24
23
19
20
21
22
19
14
15
16
17
18
AR-156 only
1
2
3
4
5
6
AR-F152
